Конструкция и характеристики VRF-систем
Введение: зачем разбираться в конструкции VRF-систем?
Современные системы кондиционирования VRF (Variable Refrigerant Flow) – одни из самых эффективных решений для климат-контроля в коммерческих и промышленных зданиях. Они обеспечивают точное регулирование температуры, снижают энергопотребление и позволяют управлять микроклиматом в каждой отдельной зоне.
Чтобы правильно спроектировать и установить VRF-систему, важно понимать её конструкцию и основные характеристики. Это поможет избежать ошибок при выборе оборудования, упростит монтаж и обеспечит долговечную эксплуатацию.
Принципиальная схема и конструкция VRF-систем
VRF-система состоит из следующих ключевых элементов:
✅ Наружные блоки (компрессорно-конденсаторные агрегаты) – основа системы, отвечающая за циркуляцию хладагента и регулирование температуры.
✔️ Фреоновые магистрали – двух- или трёхтрубные трубопроводы, по которым циркулирует хладагент.
☑️ Разветвители и коллекторы – элементы, распределяющие хладагент между внутренними блоками.
✅ Внутренние блоки – модули, охлаждающие или нагревающие воздух в помещениях.
✔️ Блоки распределения хладагента – используются в системах с рекуперацией тепла для подачи фреона в нужном агрегатном состоянии.
☑️ Пульты управления – позволяют пользователям регулировать работу VRF-системы, задавая комфортные параметры.

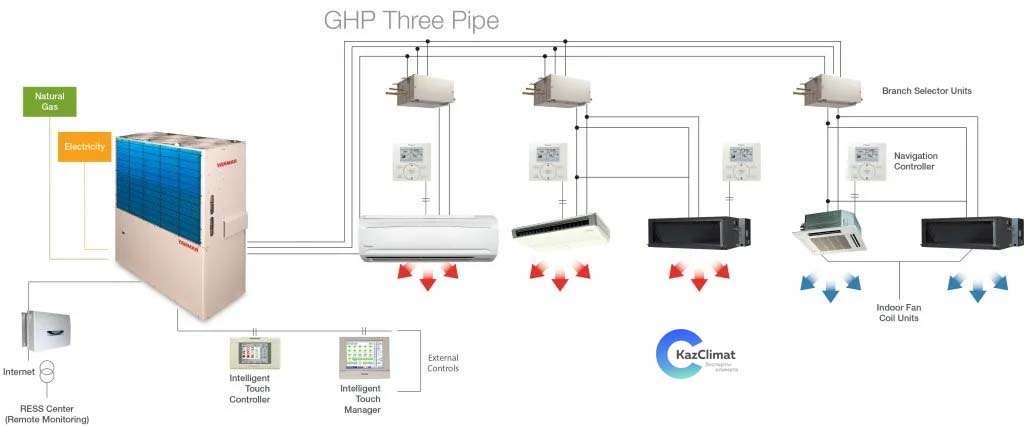

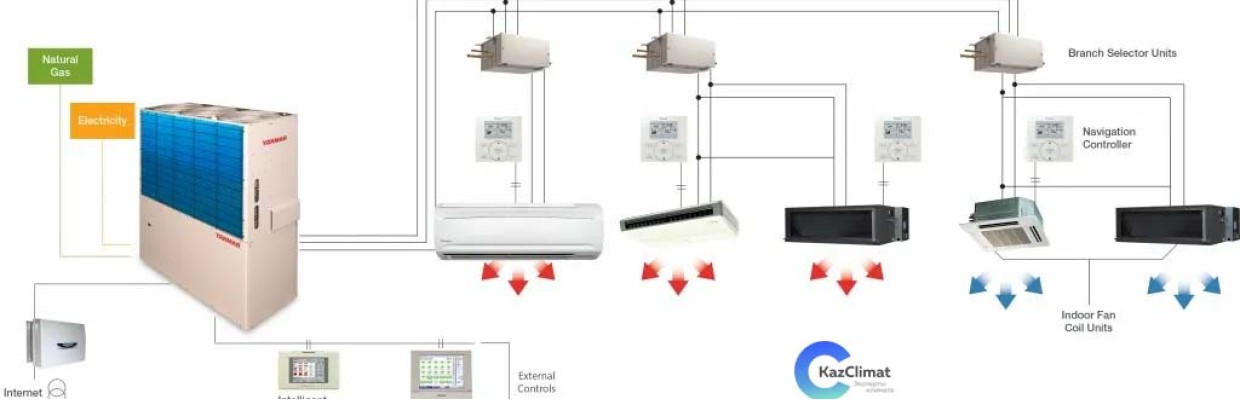

Принципиальная схема VRF-системы включает наружный блок, от которого через коллектор расходятся фреоновые трубопроводы к внутренним блокам.
Основное отличие VRF-систем от мультисплит-систем – наличие регулирующих клапанов перед каждым внутренним блоком. Это позволяет изменять производительность каждого модуля независимо от других.
Как VRF-системы регулируют подачу хладагента?
Внутренние блоки VRF-систем оснащены электронными расширительными клапанами (EEV). Они регулируют количество поступающего хладагента, обеспечивая точное поддержание температуры.
Механизм работы:
✔️ При высокой тепловой нагрузке клапан открывается, увеличивая подачу хладагента.
☑️ Когда температура достигает заданного значения, клапан постепенно закрывается, снижая мощность охлаждения.
✅ Если в помещении становится холодно, система переключается в режим подогрева или уменьшает расход хладагента.
Этот принцип позволяет VRF-системам работать максимально экономично, не перегружая компрессоры и снижая потребление электроэнергии.
Типы управления VRF-системами
VRF-системы поддерживают разные типы управления:
✔️ Индивидуальное управление – пульты для каждой зоны или помещения.
☑️ Групповое управление – централизованное регулирование работы нескольких внутренних блоков.
✅ Интеллектуальные системы – интеграция с BMS (Building Management System) для комплексного контроля здания.
Какие бывают VRF-системы?
VRF-системы отличаются по мощности, функциональным возможностям и способу регулирования температуры. Чтобы выбрать оптимальный вариант для конкретного здания, важно понимать их классификацию.
Классификация по мощности и конструктивным особенностям
VRF-системы можно разделить на три основные группы:
✅ Мини-VRF (младшая серия) – используются в небольших офисах, квартирах и коттеджах. Мощность наружных блоков составляет 8–33 кВт, а длина фреоновой магистрали ограничена 70 метрами.
✔️ Стандартная серия – подходит для офисных зданий, отелей и торговых центров. Мощность наружных блоков варьируется от 22 до 68 кВт, а максимальная длина магистрали достигает 150–200 метров.
☑️ Комбинированная серия – применяется в крупных объектах. Наружные блоки объединяются в единую систему, обеспечивая мощность от 40 до 250 кВт.
Классификация по режиму работы
VRF-системы поддерживают три основных режима:
✔️ Только охлаждение – применяется в регионах с жарким климатом (Африка, Юго-Восточная Азия).
☑️ Охлаждение или нагрев – универсальные системы с функцией теплового насоса. Работают в режиме отопления даже при температуре -20°C.
✅ С рекуперацией тепла – позволяют одновременно охлаждать одни помещения и обогревать другие.
Системы с рекуперацией тепла особенно полезны в офисах и отелях, где требуется поддержание разных температурных режимов в разных зонах.
Классификация по длине фреонопровода
VRF-системы также различаются по длине фреоновых магистралей:
✔️ До 100 метров – стандартные системы для небольших зданий.
☑️ От 100 до 200 метров – подходят для крупных объектов, где наружные блоки находятся далеко от внутренних.
✅ Более 200 метров – используются в высотных зданиях, где невозможно разместить наружный блок вблизи обслуживаемых помещений.
Чем длиннее фреонопровод, тем важнее учитывать потери давления и использовать специальные технологии для компенсации разницы высот.
Классификация по охлаждению конденсатора
✔️ Воздушное охлаждение – самый распространённый вариант, где тепло сбрасывается в атмосферу.
☑️ Водяное охлаждение – используется в высотных зданиях и объектах с ограниченным пространством для наружных блоков.
Системы с водяным охлаждением позволяют снизить шум и сократить длину фреонопроводов, но требуют дополнительного оборудования (градирни, насосы).
Как обеспечить эффективную работу VRF-систем?
Чтобы VRF-система работала стабильно и экономично, важно правильно её эксплуатировать и интегрировать в систему управления зданием.
Централизованное и индивидуальное управление
VRF-системы могут управляться разными способами:
✅ Индивидуальные пульты – позволяют пользователям регулировать температуру в каждой зоне отдельно.
✔️ Групповое управление – используется в офисах и гостиницах, где администратор контролирует работу всех внутренних блоков.
☑️ Централизованные контроллеры – обеспечивают мониторинг и управление всей системой из одной точки.
✅ Умные системы BMS – интеграция с Building Management System (BACnet, LonWorks) позволяет оптимизировать энергопотребление.
Использование BMS даёт возможность анализировать данные о температуре, влажности и нагрузке на систему, снижая эксплуатационные расходы.
Обслуживание и диагностика VRF-систем
Для надёжной работы VRF-систем требуется регулярное техническое обслуживание:
✔️ Проверка состояния фильтров – засорённые фильтры снижают эффективность охлаждения и увеличивают нагрузку на компрессоры.
☑️ Контроль давления хладагента – утечки могут привести к падению производительности и увеличению затрат на электроэнергию.
✅ Очистка теплообменников наружных и внутренних блоков – загрязнённые теплообменники ухудшают теплоотдачу и повышают энергопотребление.
✔️ Диагностика управляющей электроники – современные VRF-системы имеют систему самодиагностики, но некоторые неисправности требуют вмешательства специалистов.
Регулярное обслуживание помогает продлить срок службы системы и избежать внеплановых ремонтов.
Преимущества VRF-систем перед традиционными решениями
VRF-системы превосходят традиционные системы кондиционирования благодаря ряду преимуществ:
✅ Гибкость зонирования – возможность индивидуального управления температурой в каждом помещении.
✔️ Высокая энергоэффективность – адаптивное управление снижает энергопотребление на 30–50% по сравнению с традиционными системами.
☑️ Компактность – отсутствие громоздких воздуховодов упрощает установку и снижает затраты на монтаж.
✅ Долговечность – инверторные компрессоры и интеллектуальное управление продлевают срок службы оборудования.
Выводы
VRF-системы – это эффективное и гибкое решение для создания комфортного микроклимата в коммерческих зданиях. Их конструктивные особенности и возможности управления позволяют значительно сократить затраты на эксплуатацию, повысить комфорт и улучшить энергосбережение.
При правильном проектировании, установке и обслуживании VRF-системы могут работать без сбоев десятилетиями, обеспечивая высокую эффективность и комфорт
