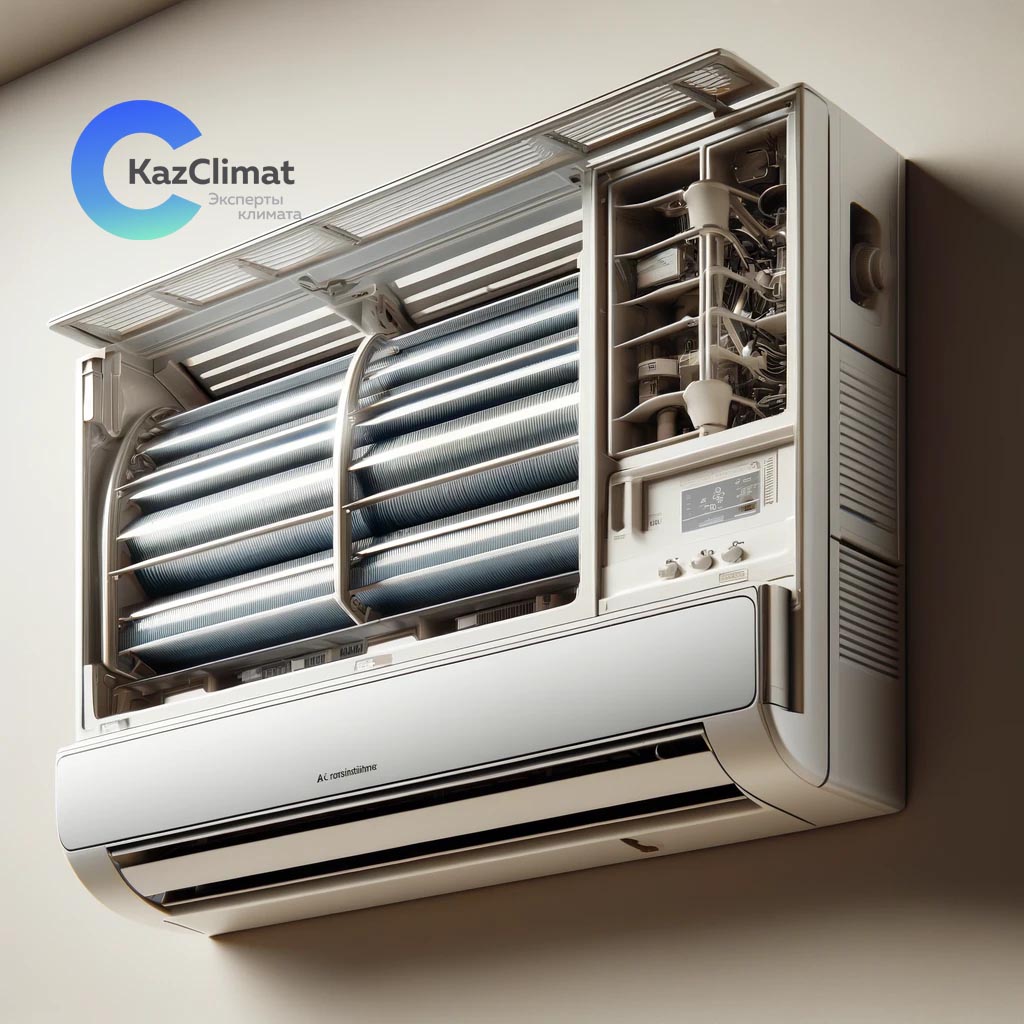

Испаритель кондиционера: типы и принцип работы
Испаритель является одним из ключевых компонентов любой системы кондиционирования воздуха. Он отвечает за охлаждение среды, будь то воздух или жидкость, и играет важную роль в обеспечении комфорта в помещениях. В этой статье мы рассмотрим, какие существуют типы испарителей, их принцип работы и основные особенности.
Принцип работы испарителя кондиционера
Испаритель кондиционера работает по принципу теплообмена, где хладагент (обычно фреон) циркулирует по замкнутому циклу. В процессе работы хладагент сжимается в компрессоре и подается в конденсатор, где он охлаждается и переходит в жидкое состояние. Затем он поступает в испаритель, где под воздействием тепла из окружающей среды снова испаряется, поглощая это тепло. Таким образом, происходит охлаждение воздуха или жидкости, которая контактирует с испарителем.
Основные этапы процесса
- Сжатие хладагента в компрессоре: Хладагент в газообразном состоянии сжимается в компрессоре, что увеличивает его давление и температуру.
- Конденсация в конденсаторе: Под высоким давлением хладагент поступает в конденсатор, где охлаждается и конденсируется, переходя в жидкое состояние.
- Дросселирование: Жидкий хладагент проходит через дроссельное устройство, где его давление резко падает.
- Испарение в испарителе: Хладагент в жидком состоянии поступает в испаритель, где он испаряется, поглощая тепло из окружающей среды и охлаждая её.
Типы испарителей кондиционера
Испарители можно классифицировать по нескольким признакам: по типу охлаждаемой среды и по конструктивным особенностям. Рассмотрим основные типы испарителей, используемых в кондиционировании воздуха.
По типу охлаждаемой среды
- Испарители для охлаждения воздуха: Используются в бытовых, полупромышленных и промышленных системах кондиционирования воздуха. Они работают за счет теплообмена между воздухом и хладагентом, циркулирующим в системе.
- Испарители для охлаждения жидкостей: Применяются в системах, где необходимо охлаждать жидкости, такие как чиллеры. В таких системах хладагент охлаждает жидкость, которая затем используется для охлаждения воздуха в помещении.
По конструктивным особенностям
- Воздухоохладители: Это тип испарителей, в которых теплообменник принудительно обдувается воздухом с помощью вентиляторов. Такие испарители широко используются в сплит-системах и мульти-сплит-системах.
- Кожухотрубные испарители: В этих испарителях хладагент кипит внутри труб или между трубами, обеспечивая эффективный теплообмен. Они могут быть оросительного типа, где жидкость омывает трубы снаружи.
- Пластинчатые испарители: Состоят из множества тонких пластин, через которые проходит хладагент и охлаждаемая среда. Обладают высокой эффективностью и компактностью, что делает их популярными в современных системах кондиционирования.
- Коаксиальные испарители: Также известны как "труба в трубе". Внутри одной трубы циркулирует хладагент, а во внешней — охлаждаемая среда. Эти испарители часто используются в чиллерах небольшой производительности.
Преимущества и недостатки различных типов испарителей
Каждый тип испарителя имеет свои преимущества и недостатки, которые определяют их применение в различных системах кондиционирования.
Воздухоохладители
Преимущества:
- Простота изготовления и обслуживания.
- Низкая стоимость по сравнению с другими типами испарителей.
Недостатки:
- Менее эффективны с точки зрения теплообмена по сравнению с жидкостными испарителями.
Жидкостные испарители
Преимущества:
- Высокая эффективность теплообмена, что позволяет быстро охлаждать большие объемы жидкости.
Недостатки:
- Сложная конструкция, что усложняет их обслуживание.
- Высокая стоимость по сравнению с воздухоохладителями.
